Afrontar la necesidad de multiplicar el número de camas en una UCI frente a la crisis del COVID19 ha obligado, en muchos casos, a aumentar el número de camas conectadas a cada transformador y detector de aislamiento de un esquema IT de uso médico
Así como, a reutilizar quirófanos u otras instalaciones con esquema IT, instalando varias camas en su interior.
Estas soluciones provisionales presentan la problemática de que, si se produce una fuga, es necesario evacuar varias camas, y los servicios de mantenimiento deben localizarla en el menor tiempo posible.
La alternativa es disponer de instalaciones con sistemas de localización del circuito de salida en el que se está produciendo la fuga de aislamiento, cuando se origina una alarma en el detector de aislamiento. Permite una rápida solución del problema, reduciendo los tiempos en que la UCI o varias de sus camas estén fuera de servicio.
Por este motivo la norma armonizada europea UNE-HD 60364-7-710:2014 referente a las instalaciones eléctricas en locales de uso médicos, recomienda el uso de sistemas de localización de las fugas de aislamiento.

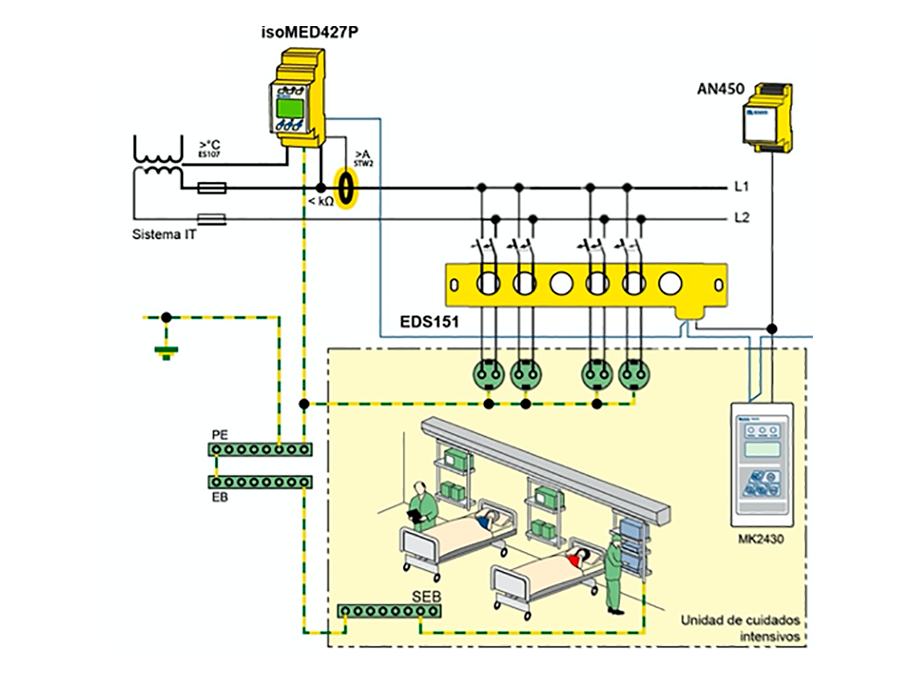

Los EDS son localizadores de fugas que pueden disponer de entre 6 y 12 transformadores de medida de alta sensibilidad, que cuando se genera una corriente de fuga, detecta cual es el circuito por el que circula dicha corriente y generan la alarma correspondiente.
Son el complemento ideal del isoMED427P, detector de aislamiento AC/DC, que cuando detecta una fuga genera un pulso de corriente para localizar la fuga de aislamiento a través de los transformadores de medida de los EDS. Además, se pueden conectar tantos EDS como sean necesarios a un solo isoMED427P, en función de los circuitos de salida que tenga la instalación.
El MK2430 es el repetidor instalado en la zona de control de la sala médica, que además de avisar y registrar las alarmas de aislamiento, indicará cual es el circuito de salida y la cama o parte de la instalación en que se está produciendo la fuga, lo que permitirá la rápida toma de decisiones y una actuación eficaz del servicio de mantenimiento, sin tener que evacuar las diferentes camas afectadas.
También destacar que es posible desde un solo MK2430 controlar varios isoMED427P y EDS asociados, para visualizar y registrar las alarmas producidas.
En resumen, la alternativa de diseñar instalaciones con sistemas de localización de la fuga permite el tener preparadas UCIs y quirófanos u otras instalaciones con esquema IT, para situaciones de emergencia en las que sea necesario el multiplicar el número de camas UCI.
