1. Materiales

En lo que se refiere a los cables expresamente citados se particularizan las partes de la norma UNE-HD 603 siguientes:

UNE-HD 603-5N: aislamiento de XLPE y cubierta de PVC

UNE-HD 603-5X: aislamiento de XLPE y cubierta de poliolefina

Un poco de historia…

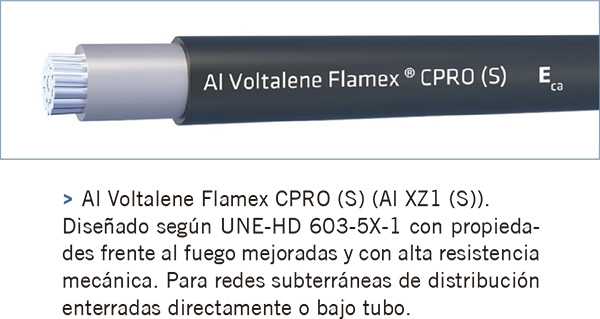

El cable Al Voltalene Flamex CPRO (S) tipo Al XZ1 (S) de Prysmian es un diseño avanzado respecto a su antecesor (Al RV con aislamiento de XLPE y cubierta de PVC). La transición que las compañías eléctricas hicieron hacia el modelo Al XZ1 (S) hace ya bastantes años fue debida a la decidida apuesta por la mejora de la robustez mecánica del cable. Se pretendía mejorar la resistencia mecánica al impacto, al desgarro y a la tracción y ya de paso se mejoró notablemente la reacción al fuego.

El resultado fue el cable Al Voltalene Flamex CPRO (S) que desplazó claramente al cable Al RV en las preferencias de las homologaciones y demandas de las principales compañías eléctricas pues el nuevo cable daba respuesta a esa mejora de la resistencia mecánica, una característica especialmente valorada para soportar las acciones propias del tendido inicial. Como además el cable superaba notablemente el comportamiento al fuego del Al RV con cubierta de PVC su adopción por el mercado fue masiva.

Hacemos un recordatorio a otro tipo de cable que reflejado de forma discreta en la ITC BT-07 del REBT 2002 al final no tuvo éxito en el mercado.

Tiramos un poco de historia echando un vistazo a la tabla 3 de aquella ITC BT-07 en la que podemos leer en el título que recoge intensidades admisibles de cable con conductores de aluminio y neutro concéntrico de hilos de cobre.

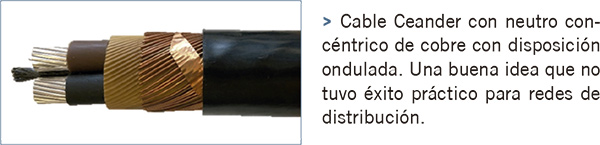

La intención inicial de este cable (Ceander – XC6Z1), cuyo neutro abrazaba a las fases a modo de pantalla en forma de onda para poder realizar derivaciones sin cortarla, era hacer las instalaciones con un solo cable cuyo diseño era mejor para evitar sustracciones de energía y a su vez en caso de incidir en el cable por accidente con alguna herramienta o maquinaria al poner en contacto el neutro concéntrico con las fases se activarían las protecciones dejando sin servicio la línea y evitando choques eléctricos a personas. Esta buena intención no tuvo el éxito esperado a pesar de ser una buena idea. Hay que reconocer que los elevados diámetros de estos cables hacen algo difícil su instalación y realizar derivaciones era especialmente trabajoso entre otros motivos para su descarte. En el nuevo borrador no hay rastro de aquel Ceander.

Retomamos el contenido del borrador de la nueva ITC-BT 07. En el tercer párrafo del punto 1. Se recoge un incremento de las secciones mínimas de 10 mm² para cobre (antes 6 mm²) y 25 mm² para aluminio (antes 16 mm²).

2. Ejecución de las instalaciones

Como el propio título indica se recogen instrucciones para la realización de las instalaciones, y como gran novedad, a efectos de tipo de cable reseñar que para instalación en galerías, atarjeas o canales revisables, bandejas, soportes, palomillas o sujetos a la pared se exige una mejora en la reacción al fuego del cable siendo la clase mínima Cca-s1b,d2,a1. Es decir, la misma clase que los cables para locales de pública concurrencia e instalaciones de enlace salvo la exigencia del ensayo de desprendimiento de gotas o partículas incandescentes que en el caso de los cables de esta ITC BT no se exige (d2).

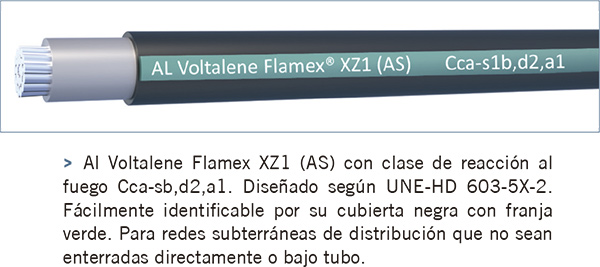

Nuestro cable Al Voltalene Flamex XZ1 (AS) es el diseño indicado para los sistemas de instalación comentados en los que por su mayor riesgo de afectación del fuego el borrador del REBT prescribe una clase de reacción al fuego superior a la de las líneas enterradas (Eca).

En resumen, en todas las redes de distribución subterráneas donde el riesgo de incendio no sea despreciable debe instalarse el cable Al Voltalene Flamex XZ1 (AS).

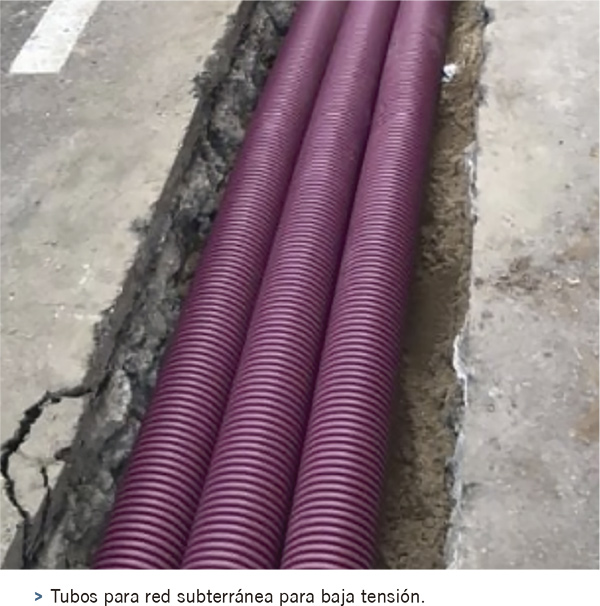

Una excepción interesante que se recoge en el punto 2.2. es la posibilidad de emplear maquina perforadoras especiales (tipo topo) en casos en que no sea posible la apertura de zanjas. Esto habilita para ejecutar el tendido sin la obligación de realizar la configuración de zanja que se describe para tendidos subterráneos.

En cuestión de materiales a instalar se recomienda tener siempre presente los productos normalizados por las compañías eléctricas para sus redes de distribución. La marca Prysmian está normalizada para los cables reflejados en este artículo.

3. Intensidades máximas admisibles

Hay cambios en los valores de intensidades admisibles a la baja. Ahora la norma de referencia ya no es UNE 20435 sino UNE 211435-1 y la principal novedad es que la resistividad térmica del terreno pasa de 1 K.m/W a 1,5 K.m/W (lejos queda de los 2,5 K.m/W de referencia para tendidos subterráneos de instalaciones interiores o receptoras).  El resto de parámetros como la profundidad (0,7 m) o la temperatura del terreno (25 ºC) no varían.

Al ser por defecto el terreno estándar más resistivo térmicamente en buena lógica corresponde descargar los cables, de ahí que las intensidades admisibles haya sufrido una rebaja que podemos observar comparativamente en las siguientes tablas.

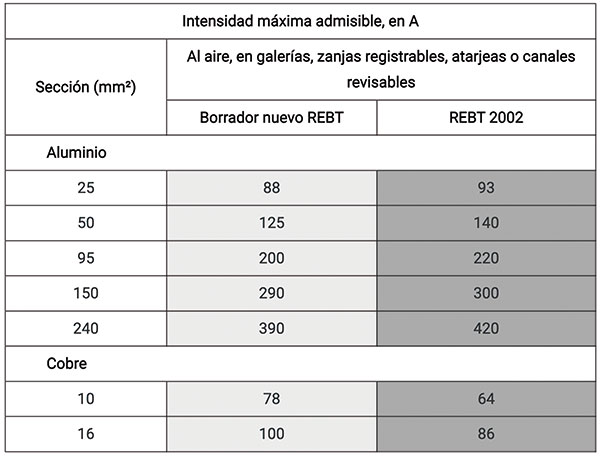

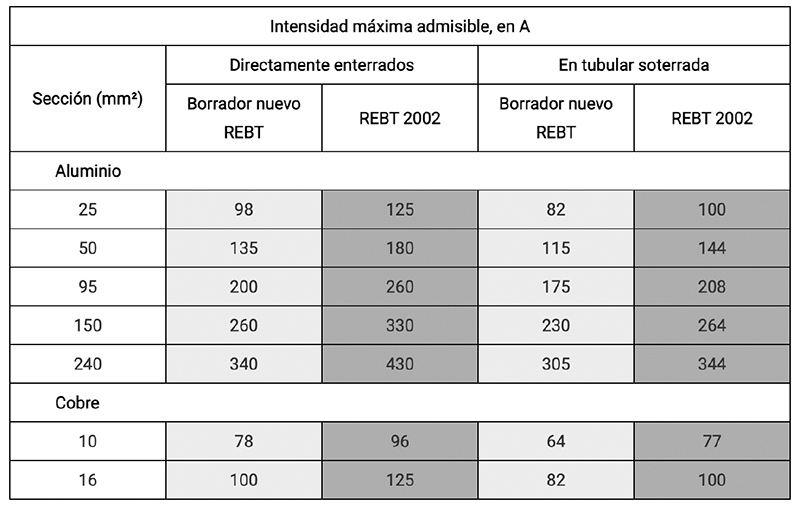

Cables de distribución tipo RV, XZ1 (S) o XZ1 (AS) con aislamiento de XLPE y conductor de cobre o aluminio

La tabla con coeficientes de corrección por temperatura del terreno no varía (aunque ya no contempla cables de 70 ºC porque no son de aplicación).

El resto de tablas con factores de corrección (resistividad térmica, profundidad o agrupamiento) sufren ligeras variaciones, remitimos al texto para su confirmación. Para resistividad térmica del terreno se repite la tabla que figura en la ITC LAT-06 del RLAT.

A diferencia de la ITC BT-07 del REBT 2002 ya no se aplica coeficiente 0,9 (al valor de intensidad directamente enterrado) para casos de redes de distribución con un cable por tubo sino que deberá hacerse un estudio individual.

Se ha mejorado el siguiente texto que era bastante ambiguo:

ITC BT-07 (REBT 2002)

“En el caso de canalizaciones bajo tubos que no superen los 15 m, si el tubo se rellena con aglomerados especiales no será necesario aplicar factor de corrección de intensidad por este motivo. ”

Propuesta de nueva ITC BT-07

“En el caso de canalizaciones bajo tubos que no superen los 15 m, si el tubo se rellena con aglomerados especiales no será necesario utilizar el valor de intensidad admisible correspondiente a tubular enterrada, pudiendo utilizarse el valor correspondiente a los cables directamente soterrados. ”

Ahora queda claro que cuando se hablaba de no aplicar factor de corrección se refería al hecho de pasar de directamente enterrado a bajo tubo, pero que en muchos casos se pensaba que no se debía aplicar ningún coeficiente de corrección (en particular esto se solía malinterpretar para casos de agrupamientos bajo tubos de corta longitud a la salida de centros de transformación obviando el factor de corrección por agrupamiento que si que debe aplicarse).

La tabla 8 del borrador de la nueva ITC BT-07 recoge los valores de intensidades admisibles para el resto de casos, es decir, aquellos en que los cables no van directamente enterrados o bajo tubo:

Cables de distribución tipo RV, XZ1 (S) o XZ1 (AS) con aislamiento de XLPE y conductor de cobre o aluminio

Igualmente se recogen los factores de corrección por temperatura (cuya tabla no varía) o por agrupamiento (que presenta ligeros cambios siendo más escueta la información).

Vemos que ahora la ITC BT-07 se centra sólo en las secciones contempladas en las normas de diseño de los cables referidas inicialmente (para cables de aluminio secciones alternas desde 25 a 240 mm² ambas inclusive).

Por último, tenemos tabulados en el punto 3.6. los valores de cortocircuito máximo que admiten las diferentes secciones de cable para diferentes tiempos.

Aclarando los valores tomamos para temperatura inicial y final de cortocircuito. Estos valores también han cambiado ligeramente respecto a 2002.

4. Ensayos eléctricos después de la instalación

Al igual que en la propuesta de nueva ITC BT-06 se prescribe un ensayo de resistencia de aislamiento antes de la puesta en servicio de la red.

Se especifica la tensión continua de prueba de 500 V indicando valores mínimos de resistencia de aislamiento según sección.

Conclusiones

En la línea general del borrador del REBT se amplían detalles sobre los sistemas de instalación aceptados.

Se exige cable con clase Cca-s1b,d2,a1 para las redes subterráneas que no van directamente enterradas o enterradas bajo tubo.

El incremento del valor estándar de la resistividad térmica del terreno de 1 K.m/W a 1,5 K.m/W rebaja las intensidades admisibles que figuraban en las tablas de la ITC BT-07 del REBT de 2002.

Al igual que con las redes aéreas, se añade la obligatoriedad de ejecutar un ensayo de resistencia de aislamiento.
