ARTICULO Chimeneas INSTALACIONES COMUNITARIAS 0El Reglamento de Instalaciones Térmicas en los Edificios (RITE) aprobado por Real Decreto 1027/2007 establece en su Instrucción Técnica 1.3 la caracterización y exigencia de seguridad en la generación de calor y frío, incluyendo los requisitos de las chimeneas para evacuación de los productos de la combustión.

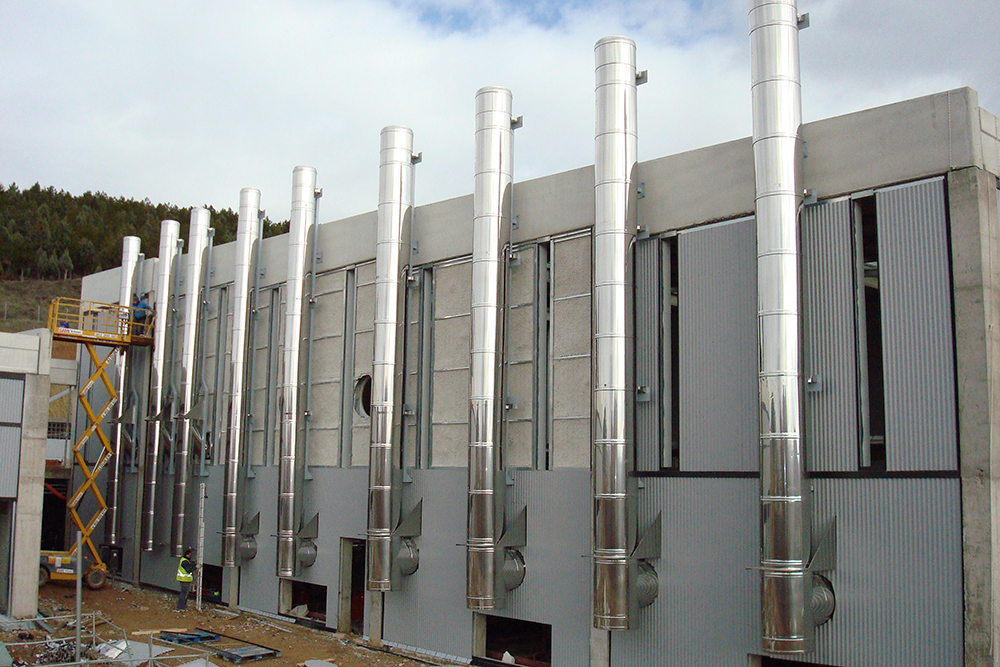

Hospital Burgos3 copia

En esta Instrucción Técnica se definen las principales normativas de referencia en cuanto al diseño y dimensionado de chimeneas, resultando:

Designación: Según la norma UNE EN 1856-1 o UNE EN 1856-2 de la chimenea elegida en cada caso.
Dimensionado: De acuerdo con lo indicado en las normas UNE EN 13384-1 y UNE EN 13384-2 según el caso.
Aplicación: De acuerdo con lo establecido en la norma UNE 123001.igualmente en este tipo de instalación debemos tener en consideración la infiltración de aire también a través de las uniones de las paredes del climatizador, puertas, etc.

DESIGNACIÓN

Las normas armonizadas1 UNE EN 1856-1 Chimeneas. Requisitos para chimeneas metálicas. Parte 1: chimeneas modulares” y UNE EN 1856-2 “Chimeneas. Requisitos para chimeneas metálicas. Parte 2: Conductos interiores y conductos de unión metálicos” regulan el Marcado CE de las chimeneas metálicas.

Estas normas especifican los requisitos para el marcado, las instrucciones del fabricante, la información sobre el producto y la evaluación de conformidad de las chimeneas modulares metálicas, definiendo adecuadamente su designación.

ARTICULO Chimeneas INSTALACIONES COMUNITARIAS 3

1 Son aquellas que han sido adoptadas por un organismo europeo de normalización, sobre la base de una solicitud presentada por la Comisión y publicadas en el Diario Oficial de la Unión Europea. Se encuentran reguladas en el Reglamento (UE) Nº 1025/2012.

DIMENSIONADO

El RITE establece que las chimeneas se dimensionarán de acuerdo con lo indicado en las normas UNE-EN 13384-1, UNE-EN 13384-2 ó UNE 123001 según el caso.

Por lo tanto, el cálculo de diámetro de las chimeneas para calderas centralizadas debe realizarse de acuerdo con la norma “UNE-EN 13384-1: Chimeneas. Métodos de cálculo térmicos y fluidodinámicos. Parte 1: Chimeneas que se utilizan con un único aparato.”.

El cálculo de diámetro de las chimeneas colectivas multientrada o en cascada, debe realizarse de acuerdo con la norma “UNE-EN 13384-2: Chimeneas. Métodos de cálculo térmicos y fluidodinámicos. Parte 2: Chimeneas que prestan servicio a más de un generador de calor”.

ARTICULO Chimeneas INSTALACIONES COMUNITARIAS 4

En relación, a este cálculo de diámetro, la propia norma establece en su introducción que “el cálculo que se describe en esta norma es complejo y está previsto que se utilice un programa de ordenador para resolverlo”.

ARTICULO Chimeneas INSTALACIONES COMUNITARIAS 2

El cálculo de la sección de las chimeneas colectivas de acuerdo con la norma UNE 13384-2 puede realizarse para funcionar con tiro natural o con sobrepresión.

Las chimeneas colectivas multientrada que presten servicio a calderas estancas (tipo C) de condensación, pueden dimensionarse para funcionar con presión positiva interior, siempre y cuando cumplan los siguientes condicionantes:

Combustible tipo 1: Gas natural.

Potencia útil: Igual o inferior a 70 kW.

Indicando el fabricante de la caldera que es apta para conectarse a un sistema colectivo multientrada en sobrepresión.

Incorporando cada una de las calderas una válvula antirretorno.

Las chimeneas colectivas en cascada que tengan la misma configuración para la evacuación de los productos de la combustión, pueden tener el conducto de evacuación común a varios generadores, siempre y cuando la suma de la potencia sea igual o menor a 400 kW.

Las chimeneas colectivas en cascada que presten servicio a calderas estancas (tipo C) de condensación, pueden dimensionarse para funcionar con presión positiva interior, siempre y cuando cumplan los siguientes condicionantes:

Combustible tipo 1: Gas natural.

Indicando el fabricante de la caldera que es apta para conectarse a un sistema colectivo en cascada y sobrepresión.

Puede prescindirse de las válvulas antirretorno si se comprueba que no existe sobrepresión en el interior de la chimenea cuando una de las calderas esté en situación apagada.

El cálculo de la instalación en sobrepresión conlleva las siguientes ventajas a la instalación:

Reducción de diámetro: En función de la presión disponible del generador, pueden obtenerse reducciones de diámetro de hasta un 50%.

Reducción del espacio ocupado en patinillos: Derivado del menor diámetro de la chimenea.

Reducción de los costes del proyecto: A menor diámetro, menor coste.

APLICACIÓN

La norma UNE 123001 “Cálculo, diseño e instalación de chimeneas modulares” establece los criterios de diseño e instalación de todo tipo de chimeneas metálicas o de plástico destinadas a la evacuación de gases de aparatos de combustión que formen parte de las instalaciones en los edificios.

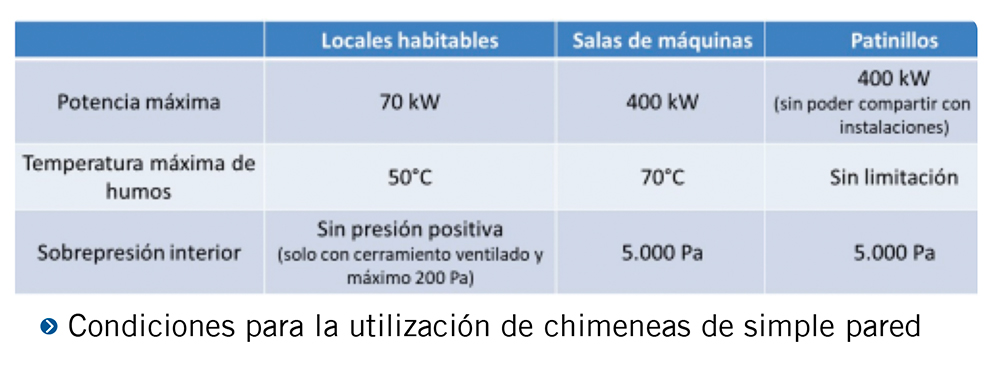

Entre otras características de diseño, la norma establece los requisitos para la utilización de chimeneas de simple pared, que se resumen en la siguiente tabla:

ARTICULO Chimeneas INSTALACIONES COMUNITARIAS 5

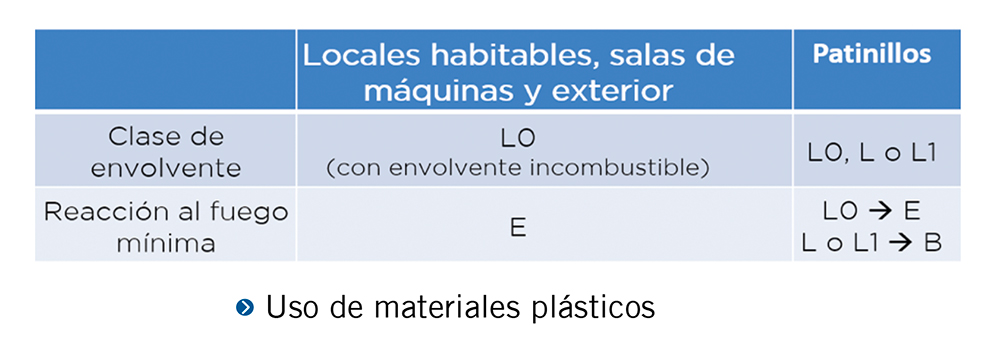

En relación con el uso de materiales plásticos, se definen las siguientes condiciones para su instalación:ARTICULO Chimeneas INSTALACIONES COMUNITARIAS 6

Siendo las clases de envolvente existentes:

L0: con envolvente incombustible, L (sin envolvente) y L1 ( con envolvente combustible).

Y las clases mínimas de reacción al fuego:

E (malas propiedades de reacción al fuego), B (mínima reacción al fuego).

En conclusión:

Cualquier chimenea de material plástico en el interior de locales habitables y/o salas de máquinas, debe disponer de una envolvente incombustible (chimeneas concéntricas con pared exterior metálica).

Cualquier chimenea de material plástico de simple pared o con envolvente combustible (plástico/plástico) que discurra por el interior del edificio debe estar en un cerramiento incombustible (por ejemplo, un patinillo de obra) y solo puede compartir dicho cerramiento con otras chimeneas de nivel de temperatura igual o inferior (<T120).

Por último, respecto a las chimeneas colectivas Multientrada, define dos tipos diferentes:

Solo evacuación: Son chimeneas exclusivamente diseñadas para la evacuación de humos. La admisión de aire se hace de forma individualizada por otros medios (conductos de admisión).

Las opciones de sólo evacuación se consideran sistemas no equilibrados.

ARTICULO Chimeneas INSTALACIONES COMUNITARIAS 7

Concéntrica: Chimenea compuesta por dos conductos concéntricos, en la cual el conducto interior se emplea para la evacuación de los gases de combustión, y el exterior para el suministro de aire de combustión de calderas estancas. Cuando el conducto interior es de doble pared con aislamiento intermedio, la chimenea se denomina triple pared. Si dicho conducto es de pared simple la chimenea se denomina de dos paredes.

Las chimeneas concéntricas se consideran chimeneas equilibradas, ya que el punto de entrada al conducto de aire de combustión está adyacente al punto de descarga de los productos de la combustión, estando la entrada y la salida situadas de tal modo que los efectos del viento se equilibran sustancialmente.

ARTICULO Chimeneas INSTALACIONES COMUNITARIAS 8
