Desde la propia definición de LGA en el punto 1 se observa la intención de actualizar e incluir todas las posibilidades y también mencionar de forma general alguna cuestión que afecta a instalaciones de autoconsumo o recarga de vehículo eléctrico.

1. Definición

Como sabemos la LGA enlaza la caja general de protección con los equipos de medida, ya sea centralización de contadores, módulo de medida indirecta o caja de protección y medida. Pudiéndose hacer derivaciones de la LGA. Así se recoge al inicio de esta ITC BT en la que se aprecia la intención clara de abarcar expresamente todas las posibilidades y no dejar dudas.

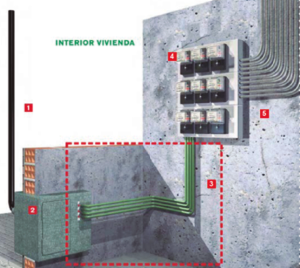

> Dibujo esquemático de una línea general de alimentación, en verde (sin canalizar), de un edificio. En este caso enlaza la caja general de protección (CGP) con la centralización de contadores.

En lo que puede afectar directamente a los cables se puede leer en este punto que se habla de cables de fase y de neutro sin especificar que sean 3 de fase como en la versión anterior y muy acertadamente se especifica la obligatoriedad de incluir en la canalización de la LGA el conductor de protección cuando hay cuartos o armarios de contadores en distintas ubicaciones (desde el cuarto o armario de contadores donde se ubica el borne principal de tierra).

2. Instalación

Se tratan los sistemas de instalación dejando claro el sistema de conducción de cables (tubo, conducto, canal protectora, etc.) para cada sistema aceptado y una explicación detallada para cada uno. Esto también es novedoso. Es algo que se aprecia a lo largo de todo el borrador, una implicación mayor en dejar claras las formas posibles de instalación de las canalizaciones.

Resaltamos la siguiente nota de la figura de la derecha por lo que afecta a los cables:

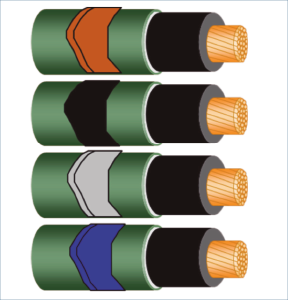

Los cables unipolares de tensión asignada 0,6/1 kV con aislamiento y cubierta, no tienen aplicadas diferentes coloraciones sobre la cubierta, por lo que la persona instaladora debe identificar los conductores mediante medios apropiados, por ejemplo, mediante un señalizador, una argolla o una etiqueta, en cada extremo del cable.

Esta apreciación ya figuraba en la GUIA-BT 19 (no vinculante). Es muy importante porque deja claro al instalador la forma de identificar cables unipolares de 0,6/1 kV con aislamiento y cubierta. Ahora ya lo tendremos en el cuerpo del REBT.

3. Cables

En este apartado se recogen las características de los cables a emplear. Se sigue exigiendo que sean unipolares de 0,6/1 kV de cobre o aluminio con las mismas secciones mínimas (10 mm2 para cobre y 16 mm2 para aluminio).

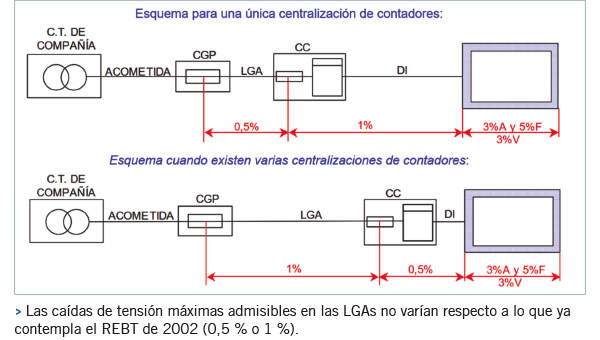

No varía tampoco la exigencia de caída de tensión máxima (0,5 % para centralizaciones de contadores en planta baja, entresuelo o primer sótano y 1 % para el resto).

En cuanto a la intensidad admisible se refleja la norma de referencia actual para cálculo de secciones (UNE-HD 60364-5-52) y la referencia estándar en España (40 ºC de temperatura ambiente para instalaciones al aire y 25 ºC para enterradas con 2,5 K.m/W) y advirtiendo de la aplicación de los coeficientes de corrección apropiados cuando la instalación se desvíe del estándar.

Para el conductor neutro en el REBT 2002 se advierte que sea de la misma sección que los conductores de fase excepto cuando se justifique que no haya desequilibrios o influencia de corrientes armónicas. El texto exige por defecto neutros igual a fases su redacción anterior era menos directa.

Otro detalle novedoso importante es la admisión expresa de utilizar 2 cables de la misma sección conectados en paralelo a la misma base portafusibles cuando con la sección máxima admitida (240 mm²) no se pueda cubrir la carga prevista. Sin duda en previsión del claro aumento de demanda de energía eléctrica.

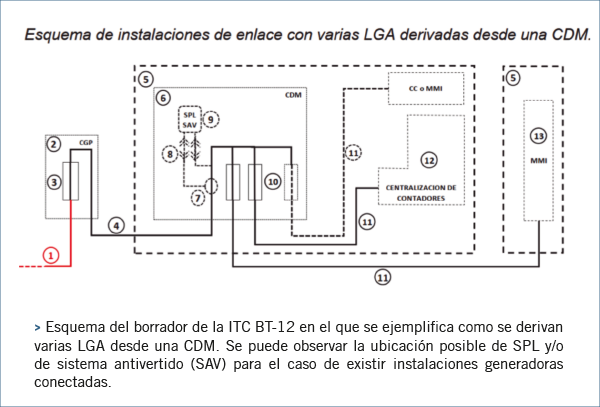

En esta misma línea se admite incrementar de 250 kW de previsión de carga máxima a 400 kW cuando la LGA llegue a una caja de derivación y medida (CDM) de la que partan otras LGA derivadas.

Se fija también la intensidad máxima de los fusibles (400 A para LGA o LGA derivada y 500 o 630 A para LGA que alimenta a CDM).

Cuando la LGA alimenta a una CDM la previsión de cargas será la suma de las cargas previstas para las LGA derivadas con el coeficiente de simultaneidad correspondiente si alimenta infraestructura para la recarga de vehículo eléctrico (recordemos que la ITC-BT 52 indica considerar factor de simultaneidad 0,3 cuando se instala un sistema de protección de la LGA (LGA) para gestionar de forma inteligente las recargas).

Recordamos de forma resumida lo que significa la clase de reacción al fuego exigida en LGAs:

• Cca: valores limitados de propagación del fuego y liberación de energía (EN 50399) y no propagador de la llama según UNE-EN 60332-1-2.

• s1b: escasa producción y lenta propagación de humo y transparencia de humos entre el 60% y el 80% (UNE-EN 61034-2)

• d1: sin caída de gotas o partículas inflamadas que se extingan antes de 10 s (UNE-EN 50399)

• a1: baja acidez (UNE-EN 50267-2-3 --> conductividad < 2,5 µS/mm y pH > 4,3)

4. Comportamiento al fuego de cables y sistemas de conducción de cables

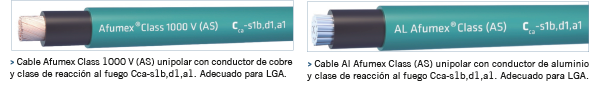

Los cables serán de la clase de reacción al fuego mínima Cca-s1b,d1,a1. Con ello se actualiza el texto del REBT al cumplimiento del Reglamento de Productos de Construcción (CPR) con la ventaja añadida de dejar claro la exigencia mínima de reacción al fuego de los cables. Anteriormente el texto era más difuso, aunque también se ejemplificaba con alguna norma de diseño de cable para orientar en la solución. En este caso la referencia única es UNE 21123-4, que es la norma de diseño del cable Afumex Class 1000 (AS) y del Al Afumex Class (AS).

Como ya sabemos esta clase de reacción al fuego es una seguridad añadida para aminorar los efectos colaterales de un eventual incendio (fuego, gases, visibilidad, etc.).

Las canalizaciones eléctricas son protagonistas en un porcentaje muy elevado de los incendios con origen conocido, el incremento de la seguridad frente al fuego en estas canalizaciones ha venido viéndose reflejado en las diferentes reglamentaciones.

5. Modificación de las instalaciones existentes

Cuando no se puedan realizar conductos de obra entre plantas diferentes por una modificación o sustitución de LGA se admiten otros sistemas de instalación según apartados 2.2., 2.3. y 2.4.

Se admite expresamente que las instalaciones de autoconsumo se puedan conectar a la LGA existente cuando su potencia sea compatible con la capacidad de la LGA. Otro apunte actualizado. Mejor por escrito por supuesto.

CONCLUSIONES

En lo estrictamente relacionado con el tipo o sección de cable no hay cambios. Es verdad que ya se menciona expresamente la clase mínima de reacción al fuego (ya figuraba en la nota del Ministerio del 3-4-17) y también se indica la sección del neutro igual a las de fase por defecto.

Y por último, no olvidemos contextualizar esta ITC BT con el artículo 14 del REBT 2002 (de momento no está propuesto para modificación), en él, se advierte que las empresas suministradoras podrán proponer especificaciones sobre la construcción y montaje de acometidas, LGAs, instalaciones de contadores y derivaciones individuales.

Estas modificaciones además de ajustarse al REBT deben ser aprobadas por los órganos competentes de las comunidades autónomas. En resumen, se debe cumplir la ITC BT-14 y la norma o normas de compañía suministradora de electricidad aprobadas que le sean de aplicación.
